Transformateur de Démonstration Monophasé

Le démonstrateur propose une approche expérimentale de l'analyse du comportement et des caractéristiques du transformateur monophasé.

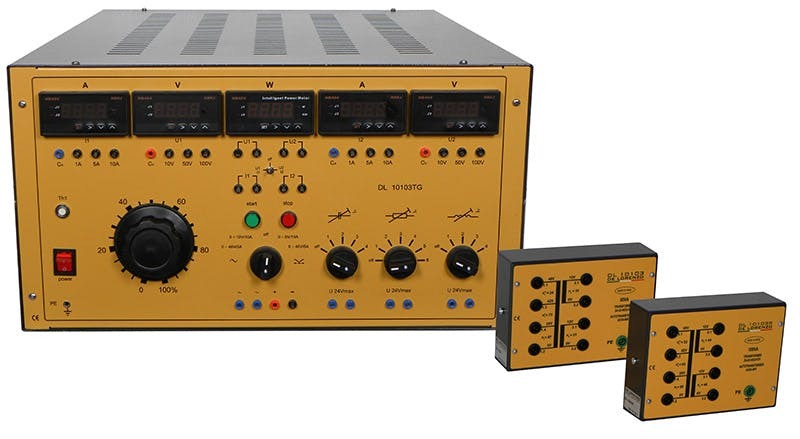

Il est composé d'une unité d'alimentation, de mesure et de charge et de deux transformateurs.

Ce démonstrateur est composé de :

− Deux transformateurs monophasés avec les caractéristiques suivantes:

Transformateur 1 Tension primaire: 24-42-48 V Tension secondaire: 2 x 12 V Puissance nominale: 50 VA

Transformateur 2 Tension primaire: 24-42-48 V Tension secondaire: 2 x 12 V Puissance nominale: 100 VA

Caractéristiques techniques:

2 sorties CA: 0 ÷ 48V, 5A / 0 ÷ 10V, 10A

2 sorties CC: 0 ÷ 40V, 5A / 0 ÷ 5V, 10A

2 ampèremètres CA/CC: 1-5-10A

2 voltmètres CA/CC: 10-50-100V

1 wattmètre: 1-5-10A, 10-50-100V

Charges résistives, capacitives et inductives

Alimentation: 220 V, 50/60 Hz

Liste des expériences:

1. Taux de transformation de tension

2. Taux de transformation actuel

3. Polarité des enroulements

4. Mesure des résistances d'enroulement

5. Test à vide

6. Test de court-circuit

7. Test sous charge résistive ou capacitive

8. Mesure de l'efficacité avec la méthode directe

9. Test de chauffage

10. Le champ magnétique

11. Affichage du cycle d'hystérésis
