Banc pour l'Etude de l'Automatisation des moteurs

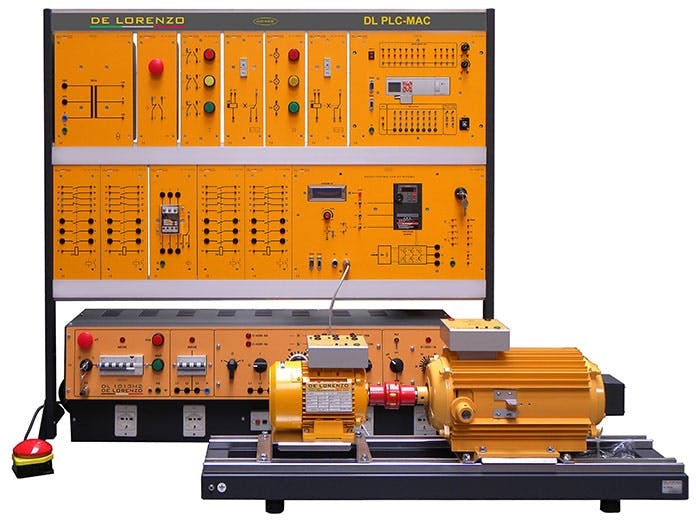

Le DL PLC-MAC est un banc polyvalent pour l'étude des techniques de programmation des API (Automates Programmables Industriels) utilisés pour démarrer et contrôler un moteur électrique asynchrone triphasé, à l'aide d'un convertisseur direct de fréquence.

Le démarrage et la commande d'un moteur asynchrone à induction peuvent être testés selon deux modes différents :

• Fonctionnement manuel à l'aide de relais temporisés ou d'un convertisseur direct de fréquence.

• Fonctionnement automatique à l'aide d'un API pour contrôler le variateur et les contacteurs.

 LISTE DES EXPÉRIENCES

INSTALLATIONS INDUSTRIELLES DE BASE

Auxiliaires de commande unipolaires

Etude du contacteur

Mise en place d'opérateurs logiques avec contacts

Etude du contacteur de puissance auto-alimenté

Verrouillage entre contacteurs

Contrôle séquentiel des contacteurs

Implémentation d'un opérateur OR exclusif à l'aide des relais classiques

Implémentation d'une minuterie à excitation statique retardée Implémentation d'une minuterie de désexcitation statique retardée

Etude des relais thermiques

DEMARRAGE DE LA MACHINE ASYNCHRONE TRIPHASEE

Commande de démarrage manuel ETOILE / TRIANGLE d'un moteur

Commande d'inversion manuelle du moteur

Contrôle de séquence temporisée

Conception d'un générateur d'impulsions

Commande de démarrage automatique ETOILE / TRIANGLE d'un moteur

Commande de démarrage automatique ETOILE / TRIANGLE d'un moteur, avec inverseur

Freinage à contre-courant d'un moteur asynchrone

COMMANDE D'INVERSEUR DE MOTEUR TRIPHASE

Réglage des paramètres moteur

Contrôle de vitesse en boucle ouverte

Contrôle de la vitesse jog (pas à pas)

Contrôle en plusieurs étapes

Courbe de puissance du moteur

Courbe couple-vitesse du moteur

Régulation de vitesse en boucle fermée

AUTOMATISATION A L'AIDE D'UN API

Introduction à la programmation d’un API

Bases de l'automatisation des API

Démarrage automatique du moteur à l'aide d'un API

Automatisation et contrôle des moteurs à l'aide d'un API et d’un convertisseur direct de fréquence triphasé

Automatisation et contrôle de moteur en plusieurs étapes à l'aide d'un API et d’un convertisseur direct de fréquence triphasé
