Banc pour l'Etude du contrôle de la vitesse des moteurs en CC ( 0.3 kW ou 1 kW)

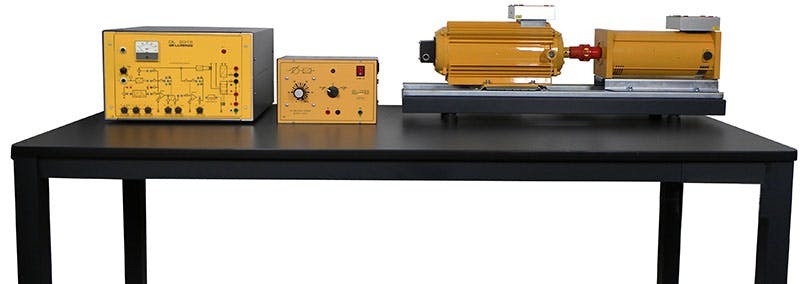

Le DL MAC-CCC est un banc polyvalent pour le contrôle de vitesse des moteurs à courant continu des machines électriques EUROLAB (0,3 kW) et UNILAB (1,1 kW).

Les moteurs à courant continu sont utilisés dans une grande variété d'entraînements industriels, tels que les robots, les machines-outils, les plates-formes de fourrage pétrolier, l'exploitation minière, les systèmes automobiles, etc.

Leur vitesse peut être facilement modifiée par incréments très fins allant de l'arrêt à la vitesse nominale et même au-dessus et leur construction est rendue plutôt complexe que leurs homologues AC par le fait qu'ils ont besoin d'un commutateur, qui inverse la direction du courant et des flux pour produire un couple net.

Le contrôleur de vitesse de moteur à courant continu est construit avec un pont à thyristors semi-contrôlé monophasé adapté au contrôle de la vitesse des moteurs à courant continu réagis en régulant la période de conduction en boucle ouverte et fermée. Le contrôleur se compose de trois boucles de contrôle : vitesse, courant et tension d'induit (pour cette dernière, il est nécessaire d'utiliser l'amplificateur d'isolement).

EXPERIENCES

Les expériences qui peuvent être réalisées sont:

• Régulateur de tension du rotor • Régulation du tachymètre

• Signification du gain • Charge résistive (dans un pont à thyristors)

• Réponse échelonnée de la réglementation actuelle

• Réponse échelonnée de la régulation de vitesse

• Amplificateur opérationnel (et fonction de transfert)

• Diagramme de Bode pour les réglementations en vigueur et de vitesse
