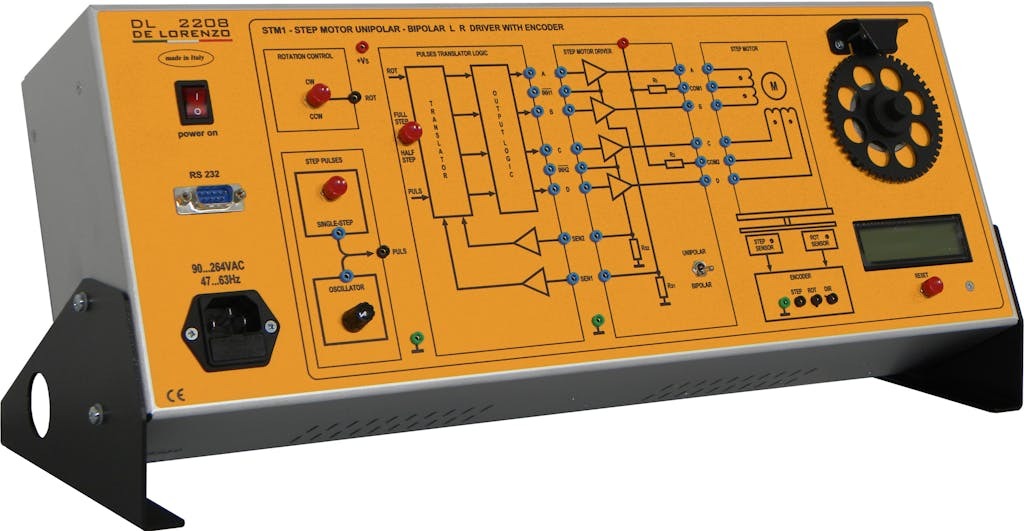

Panneau de Contrôle du Moteur Pas à Pas

Ce panneau a est conçu pour fournir un support satisfaisant pour l'étude de l'opération et des critères d'application de ces composants électromécaniques importants.

Il permet aux étudiants d'effectuer l'étude et l'expérimentation concernant la conduite d'un moteur pas à pas, unipolaire ou bipolaire.

La rotation peut être réalisée avec des incréments d'un seul pas ou avec continuité, à une vitesse variable.

La position et la direction sont indiquées par un disque.

Un affichage à cristaux liquides permet d'afficher le nombre de pas, le nombre de tours, le régime du moteur, le sens de rotation et les paramètres sélectionnés du contrôleur.

Caractéristiques techniques

•  Angle du pas: 1,8 °

•  Nombre de phases: 4

•  Puissance max.: 16 W

•  Sens de rotation: réversible

•  Max. courant/phase: 1,5 A

•  Fréquence variable de 20 Hz à 500 Hz par potentiomètre

Alimentation: 90/260 Vca, 50/60Hz

Expériences

• Analyse de l'opération d'un moteur pas à pas

• Analyse des critères de contrôle des modules de puissance

• Pas complet ou semi-pas

• Contrôle de rotation à vitesse variable

• Inversion du sens de rotation

• Etude d'un capteur de position incrémental
