Laboratoire de moteurs Electriques Automatiques

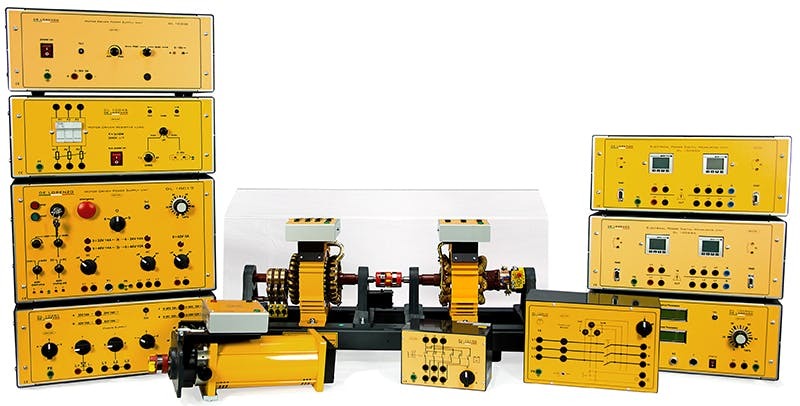

Le DL OPENLAB- A offre un «premier coup d'œil» sur le monde vaste et complexe des machines électriques.

Les principales caractéristiques de ce laboratoire sont sa structure «ouverte», où les enroulements du rotor, les enroulements du stator et les balais sont complètement exposés pour effectuer des expériences didactiques telles que l'analyse des flux magnétiques et des champs magnétiques. De cette façon, les étudiants peuvent apprendre en détail la construction interne et l'assemblage de différents types de machines électriques et effectuer des tests pratiques pour l'acquisition de leurs caractéristiques de fonctionnement.

Ce système modulaire fonctionne à basse tension offrant ainsi un environnement de formation pratique et en toute sécurité. Avec l'ajout de la protection en plexiglas il n'y a pas de contact direct avec les machines électriques tournantes afin d'éviter toutes blessures.

Le DL OPENLAB-A comprend un logiciel développé en LabVIEW qui communique avec les principaux composants du système modulaire permettant un système d'acquisition de données et une approche automatique des expériences.

Grâce à ce système, il est possible d'assembler les types de machines électriques les plus courants de l'industrie pour réaliser les expériences didactiques suivantes:

• Etude du champ magnétique

• Principes de l'induction électromagnétique

• Moteurs à courant continu à excitation shunt, série et composé

• Générateurs de courant continu à excitation shunt, série et composé

• Moteurs à induction: bague collectrice triphasée et cage d'écureuil, répulsion monophasée et avec condensateur

• Connexion Dahlander

• Moteur triphasé synchrone, régulateur et déphaseur à induction, alternateur, moteur universel

ENSEMBLE DE MACHINES ASSEMBLABLES

Le cœur du système est le DL 10280, qui comprend tous les composants nécessaires pour assembler différents types de machines tournantes. L'ensemble se compose de:

1. Plaque de base

2. Supports avec roulement

3. Joints de couplage

4. Accouplement flexible

5. Capteur de vitesse électronique

6. Vis d’Assemblage

7. Clés

8. Stator CC

9. Stator CA

10. Rotor avec commutateur

11. Porte-brosse avec 2 brosses

12. Rotor à cage d'écureuil

13. Rotor à bague collectrice

14. Porte-brosse avec 6 brosses
