Fibre optique

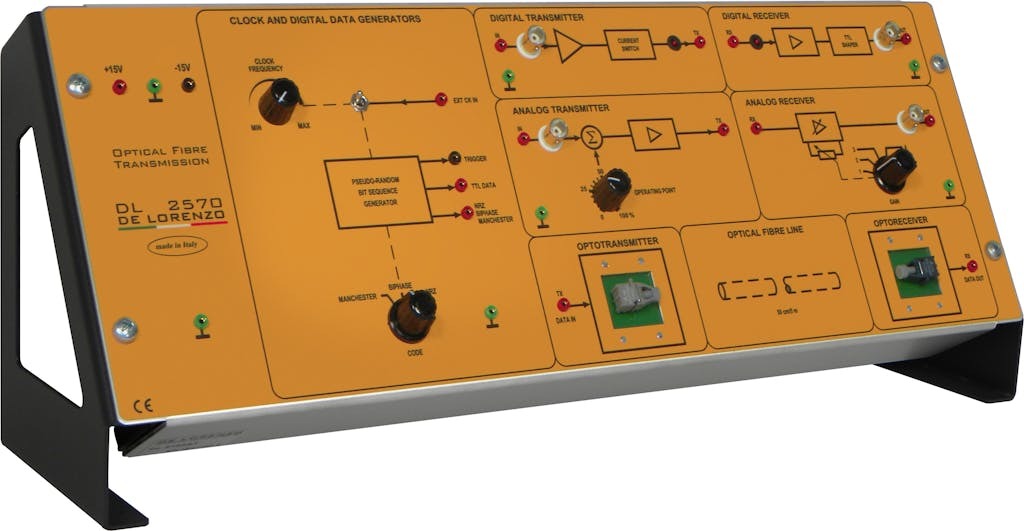

Le panneau consiste en un système de transmission sur fibre optique, configurable pour étudier la transmission des signaux numériques et analogiques.

Caractéristiques techniques

Le panneau comprend : un transmetteur numérique d'entrée TTL, un récepteur numérique avec régénérateur de données, un transmetteur analogique avec une variation continue du point de fonctionnement de la diode émettrice, un récepteur analogique de gain variable, des instruments auxiliaires (un générateur de fréquence d'horloge variable en continu, un générateur de séquence pseudo aléatoire de bit, avec codage TTL de ligne à pôle simple / NRZ / Biphasé / Manchester), fréquence interne du signal de test : 100 ± 800 KHz, fibre plastique multi-mode avec terminaux à connexion rapide (deux fibres de 50 cm et 5 m de longueur sont fournies), un émetteur/récepteur en fibre optique : 880 nm, 50 MHz. Alimentation : ± 15 Vcc, 300 mA
